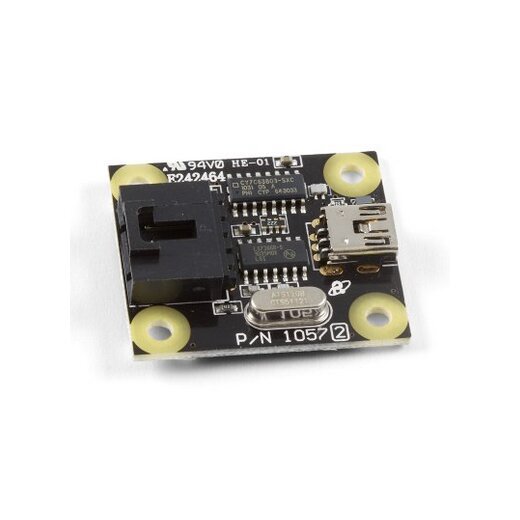

Phidget Encoder HighSpeed 1057_3B

El PhidgetEncoder Highspeed permite la conexión de cualquier codificador cuadratura de 5V y es ideal para la determinación precisa de posición y velocidad en motores de corriente continua (DC) o paso a paso. Como sistema de retroalimentación ampliamente utilizado, este codificador registra con precisión el movimiento rotacional del motor, lo que lo hace perfecto para aplicaciones que requieren un alto grado de control. La conexión al ordenador se realiza fácilmente a través de USB.

Características

• Lectura ultrarrápida: hasta 500.000 ciclos de cuadratura por segundo
• Alta compatibilidad: admite señales de tipo line driver, colector abierto y push-pull, con resistencias de terminación configurables
• Compatible con el canal de índice, si está presente
• Cada cambio de posición incluye una marca de tiempo en milisegundos, ideal para cálculos precisos de velocidad
• Frecuencia de actualización de datos de hasta 125 Hz
• Incluye tornillería de montaje

Datos técnicos

Propiedades de la Placa

• Controlado mediante: USB (Mini-USB)
• Pila USB: PHIDUSB
• Compatibilidad con drivers: Phidget21, Phidget22
• Nombre del objeto API: Encoder

Interfaz del Codificador

• Número de entradas de codificador: 1
• Frecuencia máxima de conteo: 1E+06 pulsos/s
• Resolución de la interfaz del codificador: x4
• Intervalo de muestreo mínimo: 8 ms/muestra
• Resolución temporal: 1 ms
• Tensión baja máxima de entrada del codificador: 1,7 V DC
• Tensión alta mínima de entrada del codificador: 2,1 V DC
• Resistencia pull-down (Line Driver): 2,2 kΩ o 10 kΩ
• Resistencia pull-up (Open Collector): 2,2 kΩ o 10 kΩ
• Velocidad USB: Alta velocidad

Propiedades Eléctricas

• Consumo de corriente máximo: 500 mA
• Consumo de corriente mínimo: 55 mA
• Tensión USB mínima: 4,5 V DC
• Tensión USB máxima: 5,3 V DC

Propiedades Físicas

• Temperatura de funcionamiento mínima: -40 °C
• Temperatura de funcionamiento máxima: 85 °C

Información Aduanera

• Código HS para exportación canadiense: 8471.80.00
• Código HTS para importación estadounidense: 8471.80.40.00
• País de origen: CN (China)
