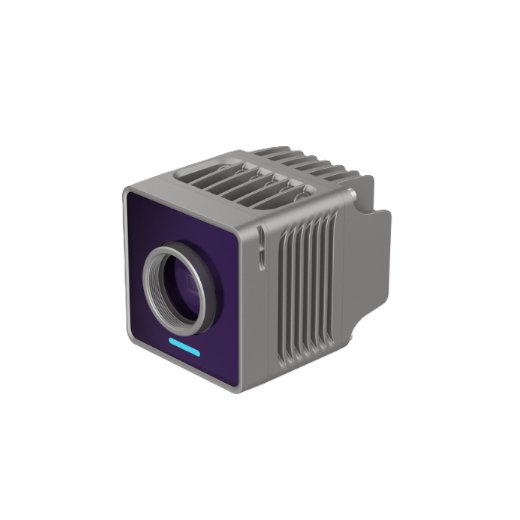

Luxonis OAK 4 CS
- Codice articolo: MBS-SES-437
- Categoria: 3D Machine Vision
-
Produttore:
Luxonis OAK 4 CS
- Grado di protezione IP65
- CPU a 6 core, 8 GB di RAM, 128 GB di memoria
- Prestazioni IA fino a 52 TOPS
Descrizione
La Luxonis OAK 4 CS è una telecamera con intelligenza artificiale di livello industriale che esegue le reti neurali interamente a bordo – senza un computer host collegato e senza connessione al cloud. Si basa sulla piattaforma RVC4 con Qualcomm DragonWing QCS8550: sei core ARM, 8 GB di RAM, 128 GB di memoria e fino a 52 TOPS di potenza di calcolo per l’inferenza.
La particolarità della versione CS è l’ottica intercambiabile con attacco CS. Angolo di campo e distanza di lavoro si adattano all’applicazione tramite la scelta dell’obiettivo, anziché essere vincolati da un’ottica fissa.
La telecamera è disponibile in due varianti di sensore. Il Sony IMX586 da 48 MP con rolling shutter dà il meglio di sé quando conta la risoluzione di dettaglio – nel riconoscimento di piccole caratteristiche, nella lettura di etichette o nell’ispezione di campi visivi ampi. L’OmniVision OG05B10 da 5 MP con global shutter espone tutte le righe dell’immagine simultaneamente e fornisce quindi riprese prive di distorsioni di oggetti in movimento – la scelta giusta per nastri trasportatori veloci, piattaforme in movimento e tutte le applicazioni in cui l’effetto rolling shutter falserebbe la misura. Tutte le altre caratteristiche sono identiche nelle due versioni.
Alimentazione e dati passano a scelta tramite USB-C (USB 3.2 Gen 2) oppure tramite la porta Ethernet M12 con PoE+ e 2,5 Gbit/s. Completano la dotazione un IMU a 9 assi, una porta di espansione M8 per GPIO, UART e sincronizzazione dei frame e il sistema operativo Luxonis OS basato su Linux. Tramite Luxonis Hub è possibile distribuire i modelli da remoto e monitorare più dispositivi in esercizio.
Ambiti di applicazione
- Controllo qualità e ispezione ottica
- Riconoscimento e tracciamento di oggetti nella produzione e nell’intralogistica
- Guida robot e applicazioni di pick and place
- Robotica mobile e piattaforme autonome
- Monitoraggio del traffico e di impianti con distanza di lavoro variabile
- Sviluppo e sperimentazione di applicazioni di edge AI
Caratteristiche principali
- Fino a 52 TOPS di potenza AI direttamente a bordo – nessun computer host necessario
- Ottica intercambiabile con attacco CS per angolo di campo e distanza di lavoro liberamente selezionabili
- Due varianti di sensore: 48 MP rolling shutter oppure 5 MP global shutter
- CPU a 6 core, 8 GB di RAM, 128 GB di memoria su base Qualcomm QCS8550
- PoE+ tramite M12 a 2,5 Gbit/s oppure USB-C 3.2 Gen 2 – alimentazione e dati su un solo cavo
- IMU a 9 assi per dati di assetto e movimento
- Porta di espansione M8 per GPIO, UART, USB 2.0 e sincronizzazione dei frame
- Grado di protezione IP65 con obiettivo montato
- Luxonis OS su base Linux, compatibile con Luxonis Hub per manutenzione remota e deployment
Le due varianti a confronto
| OAK 4 CS – IMX586 | OAK 4 CS – OG05B10 | |
| SKU | OAK-4-CS-IMX586 | OAK-4-CS-OG05B10 |
| Sensore | Sony IMX586 | OmniVision OG05B10 |
| Risoluzione | 48 MP | 5 MP |
| Otturatore | Rolling shutter | Global shutter |
| Dimensione sensore | 1/2″ | 1/2,53″ |
| Adatta a | Scene statiche o lente con elevate esigenze di dettaglio | Oggetti in rapido movimento e telecamera in movimento |
| Restante dotazione | Identica – vedere i dati tecnici | |
Dati tecnici
| Modello | Luxonis OAK 4 CS |
| Piattaforma | Luxonis RVC4 con Qualcomm DragonWing QCS8550 |
| Processore | CPU ARM a 6 core |
| Potenza AI | fino a 52 TOPS |
| Memoria di lavoro | 8 GB di RAM |
| Memoria interna | 128 GB |
| Sensore (in base alla variante) | Sony IMX586 (48 MP, rolling shutter) oppure OmniVision OG05B10 (5 MP, global shutter) |
| Attacco obiettivo | CS-mount, ottica intercambiabile (obiettivo non incluso) |
| Ethernet | M12 (8 poli, codifica X), 2,5GBASE-T, PoE+ secondo IEEE 802.3at Class 3 |
| USB | USB-C 3.2 Gen 2 (fino a 10 Gbit/s), con fissaggio a vite |
| Porta di espansione | M8 (8 poli, codifica A): GPIO, UART, USB 2.0, FSYNC/strobe, 5 V (max. 5 W) |
| IMU | 9 assi (ICM-42688-P e AK09919C) |
| Sistema operativo | Luxonis OS (basato su Linux) |
| Consumo | 10–15 W in media, picchi fino a 25 W, 1,6 W a riposo |
| Temperatura di esercizio | −20 °C a +50 °C (temperatura ambiente validata) |
| Grado di protezione | IP65 con obiettivo montato |
| Montaggio | VESA 50 mm / 75 mm, filetto per treppiede |
| Altro | LED di stato, pulsante di reset |
| Classificazione export USA | EAR99 |
Contenuto della confezione
- 1 × Luxonis OAK 4 CS nella variante di sensore scelta
- 1 × Tappo di chiusura per la porta M8
L’obiettivo non è incluso. Ottiche CS-mount compatibili e un iniettore PoE+ sono disponibili separatamente.
| #productDetails.itemInformation# | #productDetails.itemValue# |
|---|---|
| Peso di consegna: | 0,60 Kg |
| Peso dell'articolo: | 0,33 Kg |
