Opt Laser LaserDock PRO 16-pin
- Número de artículo: MBS-OPT-07
- EAN / GTIN: 0658917515775
- #global.han#: 006472 5902693114345
- Categoría: Accesorios
-
Fabricante:
Opt Laser LaserDock PRO 16-pin
- Estación de acoplamiento magnética de láser a CNC
- Compatible con los cabezales láser de la serie PLH3D
- Rápida conexión y desconexión
- Desconexión automática para protección contra colisiones
Descripción
Opt Lasers LaserDock PRO – estación de acoplamiento magnética para cabezales láser en máquinas CNC
La LaserDock PRO es una estación magnética de cambio rápido que permite montar y retirar cabezales láser en una máquina CNC o un robot en segundos y sin herramientas. Un sistema de bloqueo de posición garantiza que el cabezal láser quede exactamente en el mismo lugar cada vez que se acopla.
La estación transmite no solo las señales eléctricas, sino también el aire comprimido para el air assist. La manguera de aire larga se conecta de forma fija a la LaserDock – entre la estación y el cabezal láser basta una manguera de conexión corta. Así el área de trabajo se mantiene ordenada y el cambio es realmente rápido.
En caso de colisión, especialmente en el eje Z, el cabezal láser se separa automáticamente de la estación y los contactos eléctricos también se desconectan de forma segura. Cuando el láser no se utiliza, la tapa incluida protege la estación del lado CNC del polvo y los daños.
Características
- Acoplamiento y desacoplamiento del cabezal láser en segundos, sin herramientas
- Sujeción magnética con bloqueo de posición para una alineación repetible
- Transmisión integrada de alimentación, señales y aire comprimido para el air assist
- Protección contra colisiones mediante separación automática, especialmente en el eje Z
- Pines de contacto dorados con resorte, empotrados y redundantes
- Orificio para un cable de seguridad contra caídas accidentales – ideal para aplicaciones robóticas
- Compatible con todos los cabezales láser Opt Lasers actuales y futuros
- Carcasa robusta y resistente a la corrosión de aluminio anodizado duro
Datos técnicos
| Fijación | Magnética, con bloqueo de posición |
| Contactos eléctricos | 16 pines dorados con resorte |
| Conducción de medios | Alimentación, señales y aire comprimido para el air assist |
| Protección contra colisiones | Separación automática, especialmente en el eje Z |
| Material | Aluminio anodizado duro |
| Compatibilidad | Cabezales láser Opt Lasers de la serie PLH3D, p. ej. XF+, XT-50, XT8 |
| Referencia del fabricante | 006472 |
| EAN | 5902693114345 |
Notas
- Las unidades LaserDock PRO y las partes individuales del lado láser y del lado CNC adquiridas antes de 2025 (8 pines en lugar de 16) no son compatibles con la versión actual. La versión se reconoce por el número de pines de contacto dorados.
- La LaserDock PRO está diseñada para cabezales láser más pesados. Durante el funcionamiento, procure evitar colisiones.
Contenido del suministro

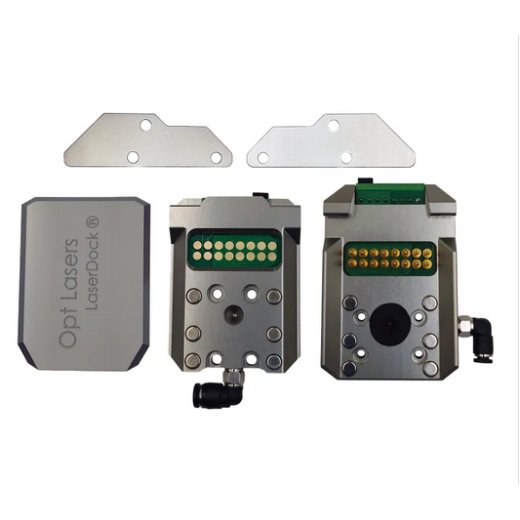

- 1× LaserDock PRO, compuesta por lado CNC y lado láser
- 1× tapa para el lado CNC
