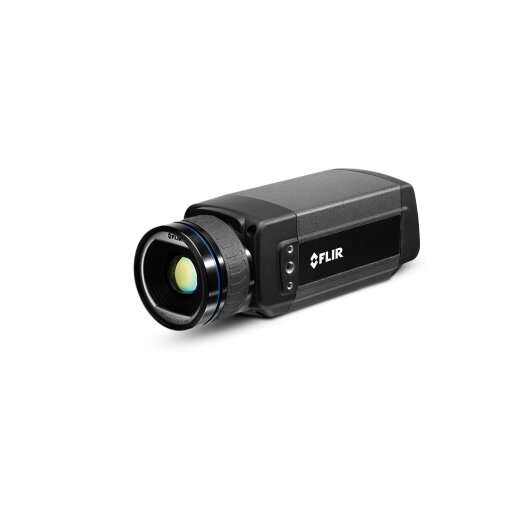

FLIR A6 Series Cameras

Industrielle Wärmebildkamera

Die FLIR A615 ist eine einfach zu bedienende, erschwingliche, kompakte Wärmebildkamera für Zustandsüberwachung, Prozesskontrolle/Qualitätssicherung und Brandschutz. Die Kamera ist vollständig über einen PC steuerbar und dank ihrer Standardkonformität Plug-and-Play-kompatibel mit Softwarepaketen von National Instruments, Cognex, Matrox, MVtec und Stemmer Imaging.

SEHR HOHE BILDQUALITÄT

• Ausgestattet mit einem Mikrobolometer mit 640 x 480 Pixeln kann die FLIR A615 Temperaturunterschiede von bis zu 50 mK erkennen und so die Genauigkeit auf größere Entfernungen gewährleisten

LINEARER TEMPERATURAUSGANG MIT 16-BIT

• Dank des linearen 16-Bit-Temperaturausgangs kann eine berührungslose Temperaturmessung mit jeder beliebigen Software von Drittanbietern durchgeführt werden.

STREAMEN IN HOCHFREQUENZBEREICH

• Streamen Sie vollständige 16-Bit-Bilder mit 50 Hz oder bis zu 200 Hz im Blanking-Modus für eine Hochgeschwindigkeitsverarbeitung.

Verfolgen Sie Temperaturänderungen, streamen Sie radiometrische Bilder

Die FLIR A615 erzeugt hochwertige Infrarotbilder mit einer Auflösung von 307.200 Pixeln und verfügt über eine integrierte Temperaturmessung, sodass Sie jeden Punkt im Zielbereich bis zu 2000 °C messen können.

TECHNISCHE DATEN

• Digitaleingänge: 2 über Optokoppler, 10-30 V DC
• Zweck Digitalausgang: Ausgang zu externem Gerät (wird programmgesteuert geschrieben)
• Digitalausgänge: 2 über Optokoppler, 10-30 V DC, max. 100 mA
• EMV: EN 61000-6-2:2001 (Störfestigkeit), EN 61000-6-3:2001 (Abstrahlung), FCC 47 CFR Teil 15 Klasse B (Abstrahlung)
• Blendenzahl: 1,0
• Bildfrequenz: 50 Hz (100/200 Hz mit Fenstertechnik)
• Thermische Empfindlichkeit / NETD: < 0,05 °C bei +30 °C/50 mK
• Genauigkeit: ±2 °C oder ±2 % des Messwerts

KOMMUNIKATION UND DATENSPEICHER

• Digitalausgänge: 2 über Optokoppler, 10-30 V DC, max. 100 mA
• Digitaleingänge: 2 über Optokoppler, 10-30 V DC
• Ethernet: Steuerung und Bild
• Ethernet-Bildstreaming: 16-Bit 640 x 480 Pixel bei 50 Hz, 16-Bit 640 x 240 Pixel bei 100 Hz, 16-Bit 640 x 120 Pixel bei 200 Hz (Signal linear, Temperatur linear, Radiometrisch Kompatibel zu GigE Vision und GenICam)
• Ethernetkommunikation: Basiert auf einem von FLIR urheberrechtlich geschützten TCP/IP-Socket und dem GenICam-Protokoll
• Ethernetprotokolle: TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, ftp, SMTP, SMB (CIFS), DHCP, MDNS (Bonjour), uPnP
• Ethernetstandard: IEEE 802.3
• Ethernettyp: Gigabit-Ethernet
• USB: Steuerung und Bild
• USB – Bildstreaming: 16-Bit 640 × 480
• USB – Kommunikation: Basiert auf einem TCP/IP Socket, von FLIR urheberrechtlich geschützt
• USB – Norm: USB 2 HS
• USB – Protokolle: TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, ftp, SMTP, SMB (CIFS), DHCP, MDNS (Bonjour), uPnP
• USB – Steckverbindertyp: USB Mini-B
• Zweck Digitalausgang: Ausgang zu externem Gerät (wird programmgesteuert geschrieben)
• Zweck Digitaleingang: Bildmarker (Start/Stopp/allgemein), Bild-Ablaufsteuerung (Stream EIN/AUS), Eingang für externes Gerät (wird programmgesteuert gelesen)

BILDGEBUNG UND OPTISCHE DATEN

• Bildfrequenz: 30 Hz
• Blendenzahl: 1,25
• Brennweite: 25 mm
• Detektorraster: 17 µm
• Detektortyp: Focal Plane Array (FPA), ungekühlter VOX-Mikrobolometer
• Detektor-Zeitkonstante: normalerweise 12 ms
• FLIR Screen-EST Mode: No
• Fokus: Fest
• IR-Auflösung: 640 x 512 Pixel
• Räumliche Auflösung (IFOV): 0,68 mrad
• Sichtfeld (FOV): 25° x 20° mit 25-mm-Objektiv
• Spektralbereich: 7,5 - 13 µm
• Thermische Empfindlichkeit / NETD: < 0,05 °C bei 30 °C/50 mK

MESSUNG UND ANALYSE

• Äquivalenttemperaturkorrektur: Automatisch, basiert auf der Eingabe der reflektierten Temperatur
• Emissionsgrad-Korrektur: Variabel von 0,5 bis 1,0
• Genauigkeit: ±5 °C oder ±5 % des Messwerts
• Kameramaße (L × B × H): 106 mm x 47 mm x 50 mm
• Korrektur des atmosphärischen Transmissionsgrads: Automatisch, basiert auf den Angaben für Entfernung, atmosphärische Temperatur und relative Luftfeuchtigkeit
• Korrektur des Transmissionsgrads der Optik: Automatisch, basiert auf Signalen von internen Sensoren
• Korrektur externer Optik/Fenster: Automatisch, basiert auf der Eingabe des Transmissionsgrads der jeweiligen Optiken/Fenster und der Temperatur
• Messwertkorrekturen: Globale Objektparameter
• Objekttemperaturbereich: -25 °C bis 135 °C/-40 °C bis 550 °C

ALLGEMEINE ANGABEN

• Gehäusematerial: Aluminium
• Verpackungsgröße: 360 x 180 x 550 mm

UMGEBUNGSFAKTOREN UND ZERTIFIZIERUNGEN

• Betriebstemperaturbereich: -15 °C bis +50 °C
• EMV: EN 61000-6-2:2001 (Störfestigkeit), EN 61000-6-3:2001 (Abstrahlung), FCC 47 CFR Teil 15 Klasse B (Abstrahlung)
• Gehäuse: IP 30 (IEC 60529)
• Lagertemperaturbereich: -40 °C bis +70 °C
• Luftfeuchtigkeit (Betrieb und Lagerung): IEC 60068-2-30/24 h 95 % relative Luftfeuchtigkeit +25 °C bis +40 °C
• Stoßfestigkeit: 25 g (IEC 60068-2-27)
• Vibrationen: 2 g (IEC 60068-2-6

STROMVERSORGUNG

• Betrieb mit externer Stromversorgung: 12/24 V DC, < 3,5 W Nennwert < 6,0 W absoluter Maximalwert
• Spannung: Zulässiger Messbereich 10 – 30 V DC

Lieferumfang:

• 1x Hartschalen-Transportkoffer oder Kartonverpackung
• 1x FLIR Infrarotkamera mit Objektiv
• 1x  CD-ROM mit Dienstprogrammen
• 1x Kalibrierungszertifikat
• 1x Ethernet™-Kabel
• 1x USB-Kabel (FLIR A615)
• 1x Netzkabel
• 1x Netzkabel (mit Anschlusslitze)
• 1x Netzteil
• 1x gedruckte Kurzbedienungsanleitung
• 1x Zusammenfassung wichtiger Informationen (gedruckt)
• 1x CD-ROM mit Anwenderdokumentation
• 1x Garantieverlängerungskarte oder Registrierungskarte
• 1x 6-polige Schraubklemme (auf der Kamera montiert)
