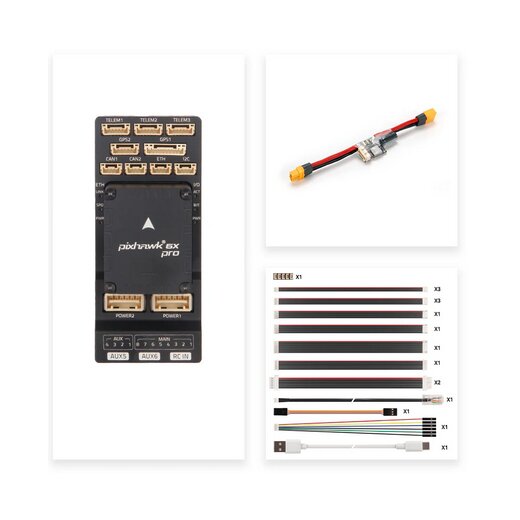

Holybro Pixhawk 6X Pro Standard v2A

Völlig neues Vibrationsisolationsdesign

Das neuartige Vibrationsisolationsdesign verwendet langlebiges Silikonisolationsmaterial anstelle von konventionellem Schaum. Durch umfangreiche Forschung bietet es optimale Dämpfungseigenschaften für IMUs mit höheren Resonanzfrequenzen, ideal für industrielle und kommerzielle Drohnen.

Die Spezifikationen für Prozessoren und Sensoren sowie die elektrischen und mechanischen Daten des Flugsteuersystems sind detailliert:

 Prozessoren

• FMU-Prozessor: STM32H753
• 32-Bit Arm® Cortex®-M7
• 480 MHz Taktfrequenz
• 2 MB Flash-Speicher
• 1 MB RAM

• IO-Prozessor: STM32F103
• 32-Bit Arm® Cortex®-M3
• 72 MHz Taktfrequenz
• 64 KB SRAM

Sensoren

• Beschleunigung/Gyro (1): ADIS16470
• Bereich: ±40 g

• Beschleunigung/Gyro (2): IIM-42652
• Bereich: ±16 g

• Beschleunigung/Gyro (3): ICM-45686 mit BalancedGyro™-Technologie
• Bereich: ±32g

• Barometer (1): ICP20100

• Barometer (2): BMP388

• Magnetometer: BMM150

Elektrische Daten

• Spannungsbewertungen
  • Maximale Eingangsspannung: 6V
  • USB-Stromversorgungseingang: 4,75–5,25 V
  • Servo-Schienen-E ingang: 0~36V
• Strombewertungen
  • Telem1-Ausgangsstrombegrenzer: 1,5 A
  • Alle anderen kombinierten Ausgangsstrombegrenzer: 1,5 A

Mechanische Daten

• Abmessungen
  • Flugsteuermodul: 38,8 x 31,8 x 14,6 mm
  • Standard-Trägerplatine: 52,4 x 103,4 x 16,7 mm
  • Mini-Trägerplatine: 43,4 x 72,8 x 14,2 mm
• Gewicht
  • Flugsteuermodul: 23 g
  • Standard-Trägerplatine: 51 g
  • Mini-Trägerplatine: 26,5 g

Zusätzliche Informationen

• Referenzlinks: Enthält Links zu Testdaten, Vergleichstabellen, Installationsanleitungen und Firmware-Unterstützung.

Lieferumfang

• SKU 20262

Hinweis:

• Um dieses Produkt zu verwenden, ist ein FC-Modul + eine Basisplatine erforderlich. Ein einzelnes FC-Modul oder eine einzelne Basisplatine funktioniert nicht.
