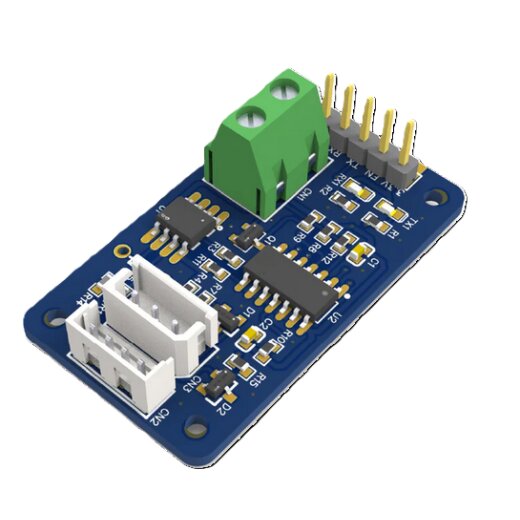

IRROBOT Convertidor de UART a TTL/RS485 semidúplex
- Número de artículo: MBS-Z-427
- EAN / GTIN: 0658917504878
- #global.han#: IR-UART01
- Categoría: Accesorios
-
Fabricante:
Convertidor IRROBOT de UART a TTL Half Duplex / RS485
- Compatible con plataformas de desarrollo comunes como Raspberry Pi, Arduino, Latte Panda y otros microcontroladores con UART
- Velocidad en baudios: 9.600 – 115.200 bps
Descripción
El IR-UART01 es un convertidor de UART a TTL half-duplex/RS485 que permite el control de actuadores mightyZAP mediante comunicación TTL half-duplex o RS-485 usando señales UART en entornos de sistemas embebidos. La placa es compatible con plataformas de desarrollo comunes como Raspberry Pi, Arduino, Latte Panda y otros microcontroladores con UART.
El voltaje lógico de 3,3 V para la comunicación, así como la alimentación del actuador, deben suministrarse por separado a través del conector de alimentación, según el voltaje de entrada del servo lineal mightyZAP utilizado (7,4 V, 12 V o 24 V). Mediante la transmisión de paquetes de comandos según el manual del actuador, se pueden realizar configuraciones de parámetros y pruebas de funcionamiento. Para comunicación RS485 en largas distancias o entornos con interferencias eléctricas, se puede soldar una resistencia de terminación opcional (120 Ω) en la posición R5.
Nota: TX de la placa host debe conectarse a TX del IR-UART01 (RX respectivamente). Asegurar la correcta polaridad de alimentación – una polaridad incorrecta puede dañar la placa. En conexión en cadena de múltiples actuadores, la corriente total no debe superar los 3 A.
Datos técnicos
| Producto | Convertidor UART a TTL half-duplex / RS485 |
| Sistemas | Embedded, Arduino, Raspberry Pi, etc. |
| Baudios | 9.600 – 115.200 bps |
| Voltaje lógico | 3,3 V |
| Voltaje actuador | DC 7–27 V |
| Corriente | 3 A |
| Temperatura | -40 °C a +85 °C |
| Peso | 7,3 g |
Contenido del paquete
- 1x IR-UART01 convertidor
| #productDetails.itemInformation# | #productDetails.itemValue# |
|---|---|
| Peso del envío: | 0,20 kg |
| Peso del artículo: | 0,01 kg |
