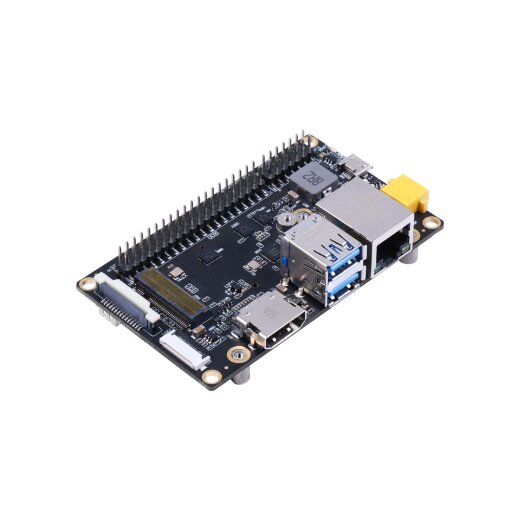

NVIDIA Carrier Board für Jetson Orin A608

Carrier Board A603

Das NVIDIA Carrier Board A603 für Jetson Orin ist netzwerkfähig und verfügt, für eine rasante Datenübertragungsgeschwindigkeit, über einen Gigabit-Ethernet-Port (10/100/1000). Das Carrier Board bietet zahlreiche Anschlussmöglichkeiten: zwei USB 3.0 Typ-A Ports, einen USB 3.0 0,5mm Pitch 20P ZIF und einen USB 2.0 Micro-AB. Das A603 unterstützt das NVIDIA Jetson Orin NX/Nano-Modul, so werden mehrere Peripheriegeräte ermöglicht. Aufgrund des 15-poligen CSI-Kameraanschluss und des HDMI-Port können hochwertige Videoinhalte aufgenommen und angezeigt werden. Eine zuverlässige Zeitmessung wird durch den RTC-Anschluss generiert und der FAN-Anschluss (5V PWM) dient Kühlungszwecken. Zudem sind der Speicher und die drahtlose Konnektivität erweiterbar. Es wurden M.2 Key M und PCIE M.2 Key E Schnittstellen integriert. Dank seiner kompakten Größe von 87 x 52 x 26 mm lässt es sich gut in eine Vielzahl von Anwendungen integrieren. Der Eingangsbereich des Carrier Boards liegt bei 9-20V DC. Es bietet eine robuste mechanische Konstruktion und kann in einem Temperaturbereich von -25°C bis 65°C betrieben werden.

Features

• Unterstützt NVIDIA Jetson Orin NX/Nano Module
• Vielseitige Konnektivität: 1x Gigabit Ethernet, 2x USB 3.0 Typ A, 1x USB 3.0 0,5mm Pitch 20P ZIF, 1x USB 2.0 Micro-AB
• Unterstützte erweiterte Peripheriegeräte: 1x 15-poliger CSI-Kameraanschluss, 1x HDMI-Display, 1x Lüfter, 1x RTC, 1x M.2 PCIe Key E und 1x M.2 Key M
• Eingangsspannungsbereich: 9-20V DC mit einer Eingangsleistung von 7A
• kompakt und widerstandsfähig im Betrieb: Größe: 87 x 52 x 26 mm | Temperaturbereich: -25°C bis 65°C

Anwendungsbereiche: UAVs, Heimroboter, Robotik und Drohnen, unbemannte Boote, industrielle Automatisierung und Kontrollsysteme, IoT und eingebettete Systeme, digitale Beschilderung und Mediaplayer, Ausbildung und Prototyping-Projekte

Technische Daten

• Jetson Module supported: Orin NX/Nano
• Networking: 1x Gigabit Ethernet (10/100/1000)
• USB: 2x USB 3.0 Type A (integrated USB 2.0), 1x USB 3.0 0,5mm pitch 20P ZIF, 1x USB 2.0 Micro-AB
• Camera: 1x 15pin CSI Camera connect
• Display: 1x HDMI
• Fan: 1x Fan connector (5v PWM)
• M.2 Key M: 1x M.2 Key M 2242 interface
• M.2 Key E: 1x M.2 Key E PCIE 2230
• Multifunctional port: 1x 40pin Header (2x 12C, 1x UART, 1x 12S, 2x SPI), 1x 14pin Header (1x UART, 1x CAN)
• RTC: 1x RTC socket (rechargeable 3V Lithium Battery connector)
• Power: wide Input 9-20V DC, Input @7A
• Power Adapter: DC Jack 19V 4,74A (Barrel Jack 5,5/2,5mm)
• Mechanical: (LxW) 87 x 52 (mm)
• Operating Temperature: -25°C ~65°C

Lieferumfang

• 1x A603 Carrier Board Jetson Orin NX/Nano
• 1x 19V/4,74A (Barrel Jack 5,5/2,5mm) Power Adapter (Power cord not included)

Carrier Board A607

Bei dem A607 Carrier Board handelt es sich um eine Erweiterungsplatine für NVIDIA Jetson Orin NX/Nano-Module. Diese bietet Hochgeschwindigkeitsnetzwerke und drahtlose Verbindungen mit zwei GbE-Netzwerkanschlüssen, sowie einem vorinstallierten SMD WiFi/Bluetooth-Modul. Das Board verfügt über zahlreiche Anschlussmöglichkeiten: CAN, 12C Link, vier USB 3.0 Type-A Ports, einen USB 2.0 / USB 3.0 Type-C und einen USB 3.0 0,5mm Pitch 20P ZIF. Videoinhalte können mit dem 120-poligen Erweiterungskameraanschluss und dem HDMI-Anschluss aufgenommen und angezeigt werden. Der Speicher ist mit der integrierten M.2 Key M-Schnittstelle erweiterbar. Eine zuverlässige Zeitmessung wird durch den RTC-Anschluss generiert und der FAN-Anschluss (5V PWM) dient Kühlungszwecken. Der Eingangsbereich beträgt 12-36V DC, somit lässt sich das A607 in zahlreiche Rechenaufgaben integrieren und hält Betriebstemperaturen von -25°C bis 75°C stand.

Features

• Leistungsstark: unterstützt NVIDIA Jetson Orin NX/Nano Module
• Skalierbares und Hochgeschwindigkeitsnetzwerk: 2x GbE-Ports, vorinstalliertes SMD WiFi/Bluetooth
• Konnektivität: 4x USB 3.0 Typ A, 1x USB 2.0 / 3.0 Typ C, 1x USB 3.0 0,5mm Pitch 20P ZIF, 1*20 Pin IO Anschluss (1x CAN, 1x RS232, 1x RS485, 2x I2C, 2x UART, 2x GPIO, 2x SPI)
• Unterstützte erweiterte Peripheriegeräte: 120P Kameraanschluss, 1x HDMI Display, 1x Lüfter, 1x RTC, 1x M.2 Key M
• Eingangsspannung: von 12V (7A) bis 36V (3A) DC

Anwendungsbereiche: UAVs, Heimroboter, Robotik und Drohnen, unbemannte Boote, industrielle Automatisierung und Kontrollsysteme, IoT und eingebettete Systeme, digitale Beschilderung und Mediaplayer, Ausbildung und Prototyping-Projekte

Technische Daten

• Module: Orin NX/Nano
• Networking: 2x Gigabit Ethernet (10/100/1000)
• USB: 4x USB 3.0 Type-A (integrated USB 2.0), 1x USB 2.0 / 3.0 Type-C, 1x USB 3.0 ZIF 20P 0,5mm pitch
• Camera: 1x 120pin camera Expansion connector
• Display: 1x HDMI
• Fan: 1x Fan connector (5V PWM)
• M.2 Key M: 1x M.2 Key M Interface
• IO: 1x 20pin IO conntector (1x CAN, 1x RS232, 1x RS485, 2x 12C, 2x UART, 2x GPIO, 2x SPI), 1x 12C connector
• RTC: 1x RTC socket (support rechargeable battery)
• WiFi: pre-installed SMD WiFi/Bluetooth module
• Audio: 1x Speaker connector, 1x Audio Jack
• Output power: 5V DC, 12V DC,12 V to power additional equipment
• Power supply: wide Input 12V (7A) to 26V (3A) DC
• Power Adapter: DC Jack 19V 4.74A(Barrel Jack 5.5/2.5mm)
• Mechanical: 115 x 105 mm
• Operating Temperature: -25°C ~ 75°C

Lieferumfang

• 1x A607 Carrier Board for Jetson Orin NX/Nano
• 1x 19V/4.74A(Barrel Jack 5.5/2.5mm) Power Adapter (Power cord not included)
