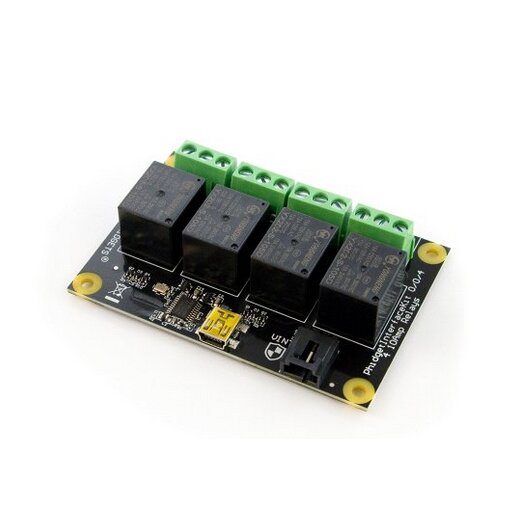

Phidget Interface Kit 0/0/4

El PhidgetInterfaceKit 0/0/4 permite controlar dispositivos de alta potencia, como bombillas, ventiladores o bombas, encendiendo y apagando la alimentación de forma electrónica.

El 1014 cuenta con 4 salidas de relé capaces de conmutar tanto corriente AC como DC. Los relés son del tipo Single Pole Double Throw (SPDT).

Características

• Conmuta hasta cuatro dispositivos o circuitos separados mediante relés SPDT
• Capacidad de hasta 210 W DC o 1750 VA AC
• Aplicaciones DC: conmuta circuitos de hasta 30 V a 7 A
• Aplicaciones AC: conmuta hasta 12 A o 277 V AC (potencia total < 1750 VA)
• Incluye material de montaje

Nota: No es adecuado para conmutar señales. Se requiere al menos 100 mA de corriente para superar la capa de óxido de los contactos del relé; la mayoría de las señales no alcanzan este valor.

Datos técnicos

Propiedades de la placa

• Controlado por: VINT / USB (Mini-USB)
• USB Stack: PHIDUSB
• Soporte de driver: Phidget22
• Nombre del objeto API: DigitalOutput
• Velocidad máxima de comunicación VINT: 100 kbit/s

Propiedades físicas

• Tipo de conmutación: SPDT
• Velocidad máxima de conmutación: 20 cpm
• Tamaño recomendado del cable: 12–24 AWG
• Temperatura mínima de funcionamiento: 0 °C
• Temperatura máxima de funcionamiento: 70 °C

Propiedades eléctricas

• Resistencia dieléctrica: 1,5 kV AC
• Resistencia de contacto máxima: 120 mΩ
• Tensión máxima de carga (DC): 30 V DC
• Tensión máxima de carga (AC): 277 V AC
• Corriente mínima de carga: 100 mA
• Corriente máxima de carga (DC): 7 A
• Corriente máxima de carga (AC): 12 A
• Tiempo máximo de activación: 18 ms
• Tiempo máximo de desactivación: 18 ms
• Consumo mínimo de corriente: 14 mA
• Consumo máximo de corriente: 300 mA
• Velocidad USB: Low Speed
