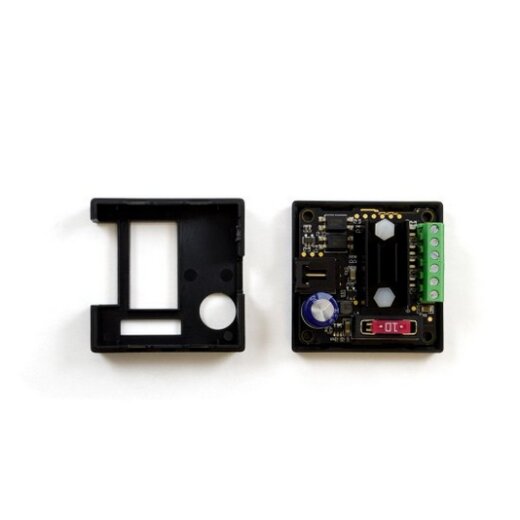

Phidgets 2x DC Motor

Codice articolo: MBS-M-34
Filtra: 0658917504861
Categoria: Schede Motor Controller
Produttore:

Comando simultaneo di due motori a corrente continua con spazzole
Collegamento tramite un VINT-Hub-Phidget
Corrente continua fino a 4 A

€ 75,95

compr. 19% IVA , più

disponibilità immediata
Tempo di consegna: 15 - 17 giorni lavorativi Paesi esteri

Il 2x DC Motor Phidget (DCC1003_0) è un driver per motori DC di facile utilizzo per il controllo simultaneo di due motori a corrente continua con spazzole. Si collega tramite un VINT Hub Phidget e fornisce fino a 4 A di corrente continua per motore con una tensione di alimentazione da 8 a 30 V DC. La velocità (avanti e indietro) e l'accelerazione sono completamente controllabili via software tramite l'API Phidget22.

Il DCC1003 dispone di un isolamento galvanico integrato (tensione di isolamento 3,8 kV DC) per una maggiore affidabilità del sistema, nonché di protezioni contro sovracorrente e inversione di polarità e di una modalità failsafe standard. La frequenza PWM ultrasonica di 25 kHz garantisce un funzionamento silenzioso. Per la maggior parte delle applicazioni si consiglia inoltre un Power Guard Phidget, per proteggere l'alimentazione da picchi di tensione inversa (back-EMF) generati durante la frenata o l'inversione di direzione.

Caratteristiche principali

Controllo di 2 motori DC con spazzole con fino a 4 A di corrente continua ciascuno
Isolamento galvanico integrato (3,8 kV DC) per una maggiore affidabilità del sistema
Frequenza PWM ultrasonica 25 kHz per un funzionamento silenzioso
Protezioni: protezione da sovracorrente, protezione da inversione di polarità, modalità failsafe
Collegamento tramite VINT Hub (cavo Phidget), compatibile con il driver Phidget22
Controllo software di velocità e accelerazione tramite API DCMotor
Linguaggi di programmazione supportati: C, C#, Python, Java, JavaScript, Swift, LabVIEW, Max
Sistemi operativi supportati: Windows, macOS, Linux, iOS, Android

DCC1003_0 – Specifiche Tecniche
Proprietà della scheda
Controllato da	VINT (cavo Phidget)
Driver	Phidget22
Velocità di comunicazione VINT (max.)	10 kbit/s
Proprietà del controller
Tipo di motore	Motore DC (con spazzole)
Numero di porte motore	2
Accelerazione (min.)	0,1 Duty Cycle/s
Accelerazione (max.)	100 Duty Cycle/s
Frequenza PWM	25 kHz
Intervallo di campionamento (min.)	100 ms/campione
Intervallo di campionamento (max.)	60 s/campione
Risoluzione accelerazione	0,1 Duty Cycle/s
Risoluzione velocità	0,001 Duty Cycle
Risoluzione limite di corrente	5,6 mA
Tempo di accelerazione (min.)	20 ms
Tempo di accelerazione (max.)	20 s
Dati elettrici
Corrente continua max. (per motore)	4 A
Tensione di alimentazione (min.)	8 V DC
Tensione di alimentazione (max.)	30 V DC
Consumo corrente non configurato (porta VINT)	500 µA
Consumo corrente max. (porta VINT)	750 µA
Fusibile di ricambio	10 A Slow Blow, tipo a lamella standard o micro
Tensione di isolamento (DC)	3,8 kV DC
Dati meccanici
Sezione cavo consigliata	16 – 26 AWG
Temperatura di esercizio (min.)	-40 °C
Temperatura di esercizio (max.)	85 °C
Paese di origine	CN (Cina)

Contenuto della confezione

1× 2x DC Motor Phidget (DCC1003_0)

Nota: Per il funzionamento è necessario un VINT Hub Phidget (ad es. HUB0001_0, HUB0002_0 o HUB5000_0) e un cavo Phidget. Per la maggior parte delle applicazioni si consiglia inoltre un Power Guard Phidget (ad es. SAF2000_0) per proteggere l'alimentazione da picchi di tensione inversa (back-EMF). Tutti i componenti aggiuntivi sono venduti separatamente.

Informazioni sul produttore Phidgets
