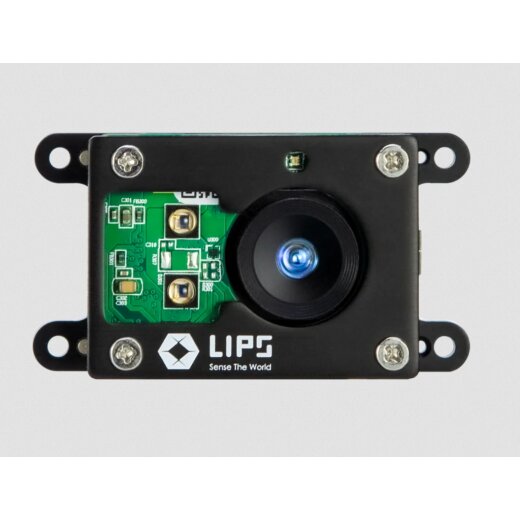

LIPSedge M3 LED Embedded 3D ToF Camera

LIPSedge M3 LED Embedded 3D ToF Camera

Die LIPSedge™ M3 LED ist eine innovative, 3D-modulare Kamera, die speziell für eingebettete Systeme entwickelt wurde. Dank ihrer integrierten Inertial Measurement Unit (IMU) bietet sie präzise Positions- und Bewegungsdaten und ermöglicht Anwendungen in interaktiven Umgebungen. Die Kamera eignet sich für verschiedenste Einsatzbereiche, darunter Gestensteuerung, Personenzählung, Verhaltensanalyse, digitale Beschilderung und Kapazitätsmessung von Aufzügen.

Dieses kompakte Modul ist mit modernster Time-of-Flight (ToF)-Technologie ausgestattet und lässt sich leicht in Anwendungen integrieren, die eine platzsparende Lösung erfordern. Die LIPSedge™ M3 LED unterstützt eine Erkennungsreichweite von 20 cm bis zu 4 Metern und ermöglicht durch die ToF-Technologie eine präzise Entfernungsbestimmung. Dabei beleuchtet die Kamera die Szene mit einer modulierten Lichtquelle und misst die Phase des reflektierten Lichts, um die Distanz zum Objekt zu berechnen.

Mit ihrem integrierten 6-Achsen-IMU bietet die LIPSedge™ M3 LED höchste Präzision bei der Erfassung von Bewegungen und Positionsdaten. Sie ist unempfindlich gegenüber Umgebungslicht, was sie ideal für den Einsatz in unterschiedlichsten Lichtverhältnissen macht. Die Kamera ist plattformübergreifend kompatibel und unterstützt Betriebssysteme wie Windows, Linux und Raspberry Pi. Entwickler profitieren von der einfachen Integration in bestehende Systeme dank der Unterstützung gängiger SDKs, darunter ROS, OpenCV, und viele weitere industrielle 3D-Frameworks.

• Tiefentechnologie: Time-of-Flight
• Bildrate: 80 x 60 @ 30fps (nativ)
• Z-Genauigkeit: ≤3 % typisch (Genauigkeit variiert mit der Entfernung)
• Sichtfeld (H x V x D): 74.1° x 57.5° x 92°
• Blende: f/1.2
• Betriebsreichweite: Nahmodus: 0,2 ~ 1,0 m, Normalmodus: 1 ~ 4 m
• 6-Achsen-Sensor: 3-Achsen-Beschleunigungssensor & 3-Achsen-Gyroskop
• Beleuchtungstyp: LED x 2 bei 850nm Wellenlänge
• Abmessungen: 51 x 28 x 22,4 mm
• Schnittstelle: USB 2.0 Micro-B
• Leistungsaufnahme: 4W
• Betriebstemperatur: 0 ~ 40˚C
• Lagertemperatur: -20˚ ~ 60˚C
• Unterstützte SDKs: OpenNI 1.5 / 2.2, OpenCV
• Unterstützte Betriebssysteme: Windows 10, Ubuntu 16.04 / 18.04 LTS
• Programmiersprachen: C / C++
• Einsatzumgebung: Innenbereich

• 1x LIPSedge™ M3 LED - 3D-Modul Kamera
• 1x USB-Anschlusskabel
• 1x Benutzerhandbuch
• 1x Softwarepaket mit SDK-Unterstützung
