Phidget NEMA23 Brushless DC Motor - 4.3:1 Gearbox

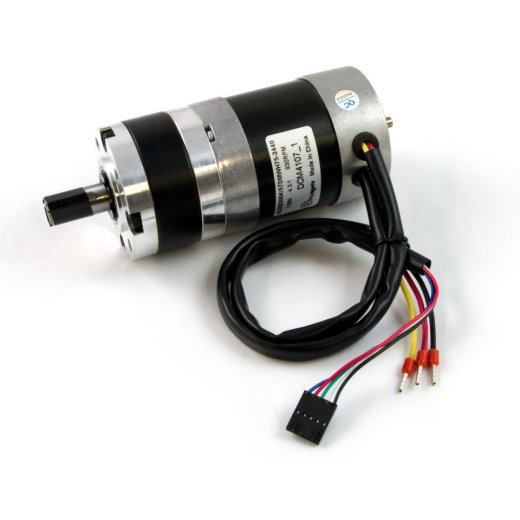

Phidgets DCM4107_1 – NEMA23 Brushless-DC-Motor mit 4,3:1 Planetengetriebe

Der DCM4107 ist ein 24-V-Brushless-DC-Motor (BLDC) im NEMA23-Format mit 4 Polen, der ein Drehmoment von 10,2 kg·cm bei einer Drehzahl von bis zu 930 U/min liefert.

Bürstenlose DC-Motoren ermöglichen dank ihrer integrierten Hall-Sensoren eine komfortable Positions- und Geschwindigkeitsregelung. Sie laufen leiser und haben eine längere Lebensdauer als vergleichbare Bürstenmotoren. Das angebaute Planetengetriebe mit einer Untersetzung von ca. 4,3:1 sorgt für ein höheres Drehmoment bei entsprechend reduzierter Drehzahl.

Merkmale

• Nenndrehmoment von 10 kg-cm
• Drehzahlen von bis zu 930 U/min
• Direkter Anschluss an einen Phidgets BLDC-Motorcontroller
• Stecker und Aderendhülsen an den Kabeln für eine einfache Inbetriebnahme
• 5-mm-Rückwelle zur Montage eines optionalen Encoders
• Integrierte Hall-Sensoren für Positions- und Geschwindigkeitsregelung

Anschluss

Dieser Motor muss mit einem Brushless-DC-Motorcontroller betrieben werden, der sowohl die drei Motorleitungen ansteuern als auch die Hall-Sensor-Rückmeldung über die übrigen fünf Leitungen auswerten kann. Kompatibel sind z. B. die Phidgets-Controller DCC1100_1 (Brushless DC Motor Phidget, 20 A) und DCC1120_0 (30 V 50 A Brushless DC Motor Phidget).
Belegung der Motorleitungen: Klemme A = Rot, Klemme B = Gelb, Klemme C = Schwarz.
Hinweis: Vor dem Umstecken der Leitungen stets die Stromversorgung des Motorcontrollers trennen.

Technische Daten

Motoreigenschaften

• Motortyp: Brushless-DC-Motor
• Anzahl der Pole: 4
• Herstellerteilenummer: 56JXE300K(4.3)/57DMWH75-2440
• Mechanische Ausgangsleistung: 115 W
• Nenndrehmoment: 10,2 kg·cm
• Nenndrehzahl: 930 U/min

Elektrische Eigenschaften

• Nennstrom: 7 A
• Nennspannung: 24 V DC
• Wicklungswiderstand: 370 mΩ

Mechanische Eigenschaften

• Wellendurchmesser: 12 mm
• Passfedernutbreite: 4 mm
• Durchmesser Rückwelle: 5 mm
• Flanschgröße: NEMA 23
• Betriebstemperatur: -20 °C bis +40 °C

Getriebeeigenschaften

• Getriebetyp: Planetengetriebe
• Untersetzung: 4 1/4 : 1

Lieferumfang

• 1x Phidgets DCM4107_1 NEMA23 Brushless-DC-Motor mit angebautem 4,3:1 Planetengetriebe (Anschlusskabel mit Stecker und Aderendhülsen)
