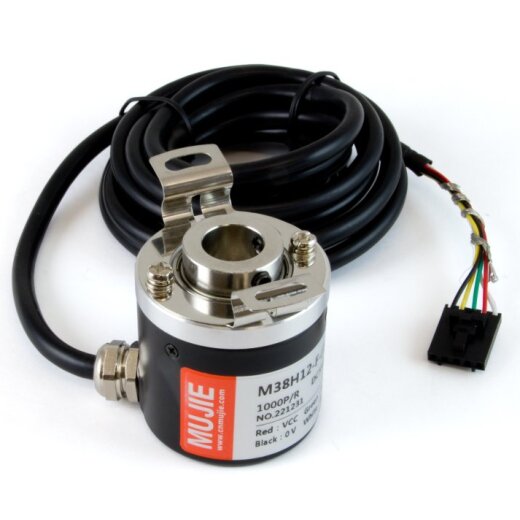

Rotary Encoder - 12mm Hollow Shaft 1000CPR with Index

Dieser optische Drehgeber ist in der Lage, die schrittweise Position eines Motors, einer Achse oder eines drehenden Elements zu erfassen.

Features

• Erzeugt 1000 Quadraturzyklen pro Umdrehung
• Verfügt über einen Indexkanal, der die einfache Positionskalibrierung und Nullstellung ermöglicht
• Kann Drehgeschwindigkeiten von bis zu 6000 U/min verarbeiten
• Ausgestattet mit einem vormontierten Stecker für eine schnelle und einfache Verbindung zu Phidgets-Encoder-Schnittstellen
• Inklusive Montageschrauben für eine einfache Installation

Technische Daten

Encoder Properties

• Manufacturer Part Number: M38H12-F-(1000)BZ5F2
• Output Circuit Type: Push-Pull
• Controlled By: Encoder Interface
• Encoder Resolution: 1000 CPR
• Encoder Speed Max: 6000 RPM

Electrical Properties

• Supply Voltage Min: 5 V DC
• Supply Voltage Max: 5 V DC
• Current Consumption Max: 60 mA
• Output Frequency Max: 100 kHz

Physical Properties

• Shaft Diameter: (Inner) 12 mm
• Cable Length: 2 m
• Shaft Maximum Axial Load: 15 N
• Shaft Maximum Radial Load: 30 N
• Operating Humidity Max: (Non-condensing) 85 %RH
• Operating Temperature Min: -20 °C
• Operating Temperature Max: 85 °C
• IP Rating: IP55
• Weight: 180 g

Customs Information

• Canadian HS Export Code: 9029.10.00
• American HTS Import Code: 9029.10.80.00
• Country of Origin: CN (China)

Lieferumfang

• Rotary Encoder - 12mm Hollow Shaft 1000CPR w/ Index
