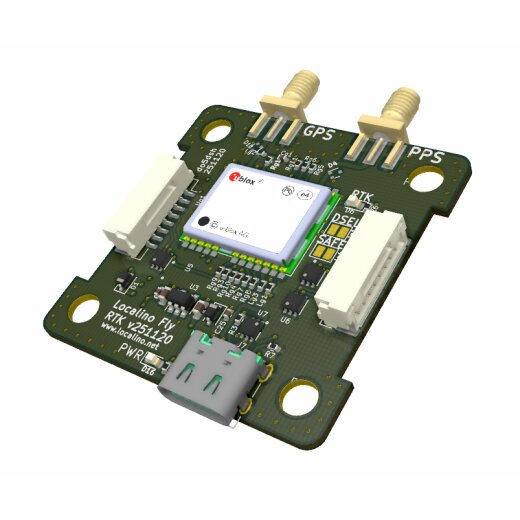

Localino RTK Fly

Localino RTK Fly – Modulo GPS RTK con ricevitore RTCM integrato a 2,4 GHz

Il Localino RTK Fly è un ricevitore GPS RTK compatto e ad alte prestazioni basato su u-blox F9P, che consente un posizionamento con precisione centimetrica. Grazie al ricevitore radio integrato a 2,4 GHz per la trasmissione wireless dei dati di correzione RTCM3, non è necessaria una stazione base RTK hardware dedicata. Il modulo è stato progettato specificamente per l’uso su droni e flight controller UAV e può essere collegato direttamente tramite UART.

Caratteristiche principali

• Posizionamento GPS RTK con precisione fino a ±2 cm
• GNSS multibanda u-blox F9P (L1/L5)
• Ricevitore radio integrato a 2,4 GHz per dati di correzione RTCM3
• Supporto per stazioni base RTK virtuali (NTRIP / Internet RTCM)
• Multi-rover: un flusso di dati RTCM per più ricevitori
• Connessione UART diretta ai flight controller
• Interfaccia USB-C per alimentazione e configurazione
• Design compatto, compatibile con stack da 30 × 30 mm (ad es. SpeedyBee)

Dati tecnici

GNSS & RTK

• Modulo GNSS: u-blox F9P
• Bande di frequenza: L1 / L5
• Dati di correzione: RTCM3

Radio & interfacce

• Collegamento radio: WiFi 2,4 GHz (u.FL)
• UART2: uscita GNSS / RTK (115200 baud, protocollo UBX)
• UART1: ingresso correzioni RTCM3
• USB-C
• I²C

Connettori antenna

• SMA: antenna GNSS (L1/L5)
• SMA: PPS
• u.FL: 2,4 GHz

Caratteristiche elettriche

• Tensione di alimentazione: 5 V DC (max. 5,9 V)
• Alimentazione: tramite flight controller o USB-C
• Protezione ESD su tutti gli ingressi, le uscite e le porte RF

Dimensioni e montaggio

• Dimensioni: 39,5 × 39,5 mm
• Montaggio: schema di foratura 30,5 × 30,5 mm

Compatibilità

• Firmware: ArduPilot, Betaflight, INAV
• Flight controller: Pixhawk, SpeedyBee e altri sistemi basati su UART

Applicazioni

• Navigazione per droni e UAV
• Rilievi e mapping
• Veicoli autonomi
• Atterraggio di precisione
• Progetti di ricerca e sviluppo

Contenuto della fornitura

• Modulo Localino RTK Fly incl. F9P
• Interfaccia WiFi Localino 2,4 GHz
• antenne GPS o WiFi non incluse
• Guida rapida
